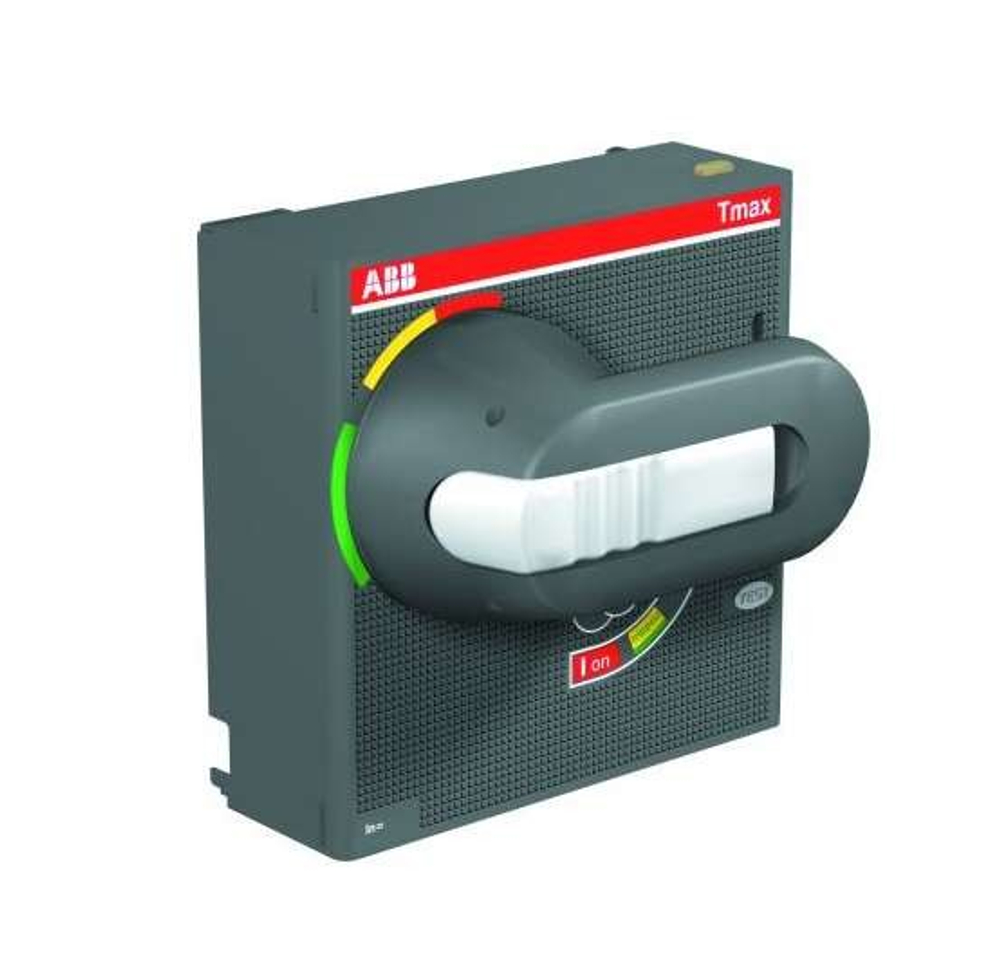

Выносная поворотная рукоятка ABB 1SDA060409R1 является важным аксессуаром для организации безопасного и удобного управления автоматическими выключателями серии Tmax. Она позволяет дистанционно, не открывая шкаф управления, выполнять основные операции: включение питания, аварийное или плановое отключение, а также сброс выключателя после срабатывания защиты. Это повышает безопасность персонала и упрощает ежедневную эксплуатацию электрооборудования.
Особенности устройства
· Механически жестко связывается с валом выключателя через систему тяг и шарниров, обеспечивая прямое и надежное управление его положением.
· Имеет три четко обозначенных позиции: "I" (Включено), "O" (Выключено) и "Reset" (Сброс), доступ к которым возможен без прямого контакта с токоведущими частями.
· При повороте в позицию "Reset" происходит механическое воздействие, необходимое для взвода механизма свободного расцепления выключателя после его отключения по защите.
· Может быть укомплектована вспомогательным микровыключателем, который позволяет передавать сигнал о положении выключателя (ВКЛ/ВЫКЛ) в систему сигнализации или АСУ ТП.
· Устанавливается в стандартное круглое отверстие на двери шкафа, что обеспечивает аккуратный монтаж и эстетичный внешний вид.
Преимущества
· Повышает уровень электробезопасности, исключая необходимость открывать шкаф для манипуляций с выключателем.
· Обеспечивает быстрое и удобное управление, особенно когда шкафы расположены в труднодоступных местах или в ряд.
· Позволяет сбрасывать (взводить) выключатель после срабатывания без доступа к его корпусу.
· Увеличивает срок службы выключателя, так как механизм рукоятки рассчитан на многократные циклы переключения.
· Стандартизированное решение от производителя ABB гарантирует идеальную совместимость и надежность работы.
Области применения
· Распределительные щиты и шкафы управления на промышленных предприятиях.
· Главные и вводные распределительные устройства (ГРЩ, ВРУ) в зданиях и сооружениях.
· Щиты управления насосными и вентиляционными установками.
· Электрощитовые, где требуется регулярный доступ к управлению выключателями.
· Любые установки с автоматическими выключателями ABB Tmax, где необходимо организовать дистанционное ручное управление и индикацию.
Рукоятка выносная ABB 1SDA060409R1 — это простое, но крайне практичное устройство, превращающее стандартный автоматический выключатель в удобный для оператора орган управления, вынесенный на дверь шкафа. Она эффективно решает задачи безопасности, эргономики и удобства обслуживания электроустановок. Использование этой оригинальной рукоятки гарантирует корректную работу механической связи, долговечность и полное соответствие стандартам безопасности при работе с распределительными устройствами ABB.
